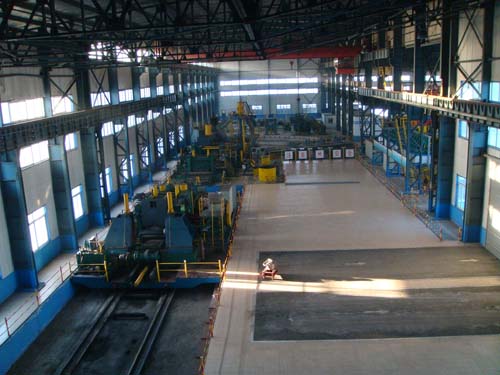

后摆式螺旋焊管机组

后摆式螺焊机组动画

一.后摆式螺旋焊管机组介绍

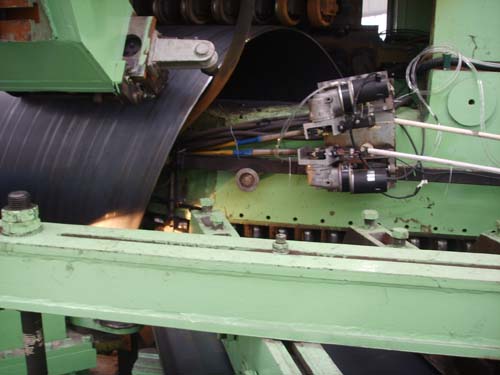

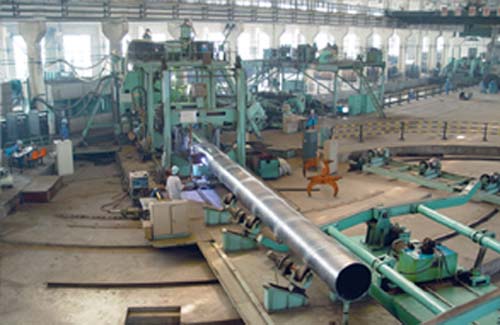

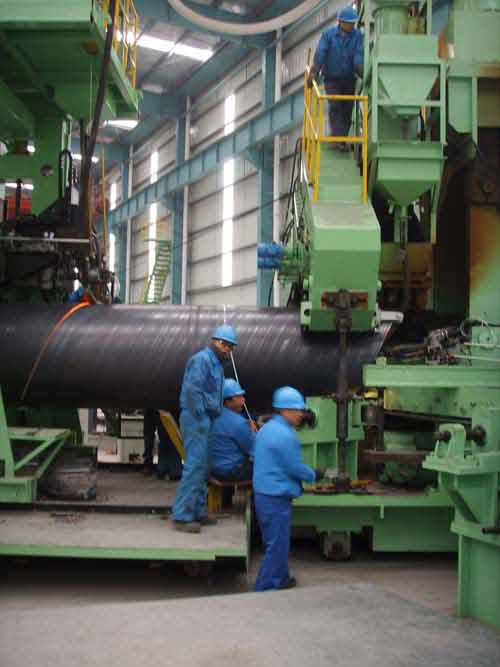

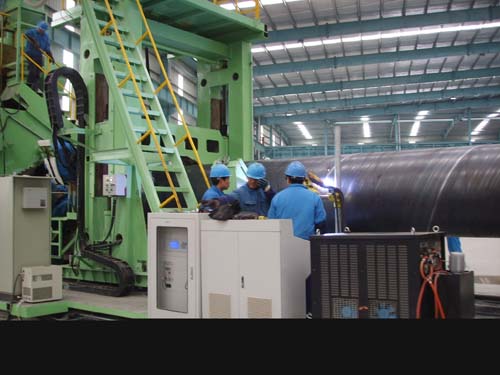

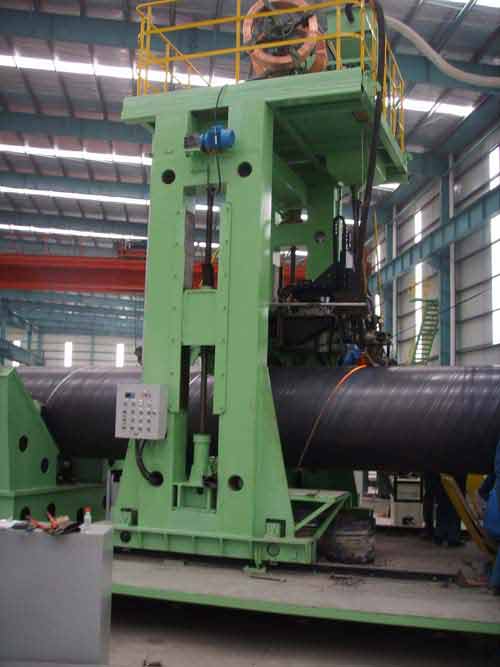

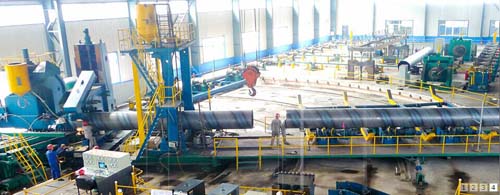

后摆式螺旋焊管机组是将钢卷通过机组设备打开、矫平，然后以一定的角度送入成型机，利用三辊卷圆机原理，辅以一定的角度，形成连续的圆管，连续的螺旋状焊缝用埋弧焊机焊接。钢卷的开卷、拆卷、矫平、剪切对焊工作都在往复运动式飞焊车上进行，当进行钢卷对焊时，飞焊车与主机保持同样的速度前进，主机不停机连续生产，当对焊完成时，飞焊车快速后退到初始位置，等待下一个钢卷。这种连续式生产方式，具有生产效率高，产品质量好，补焊管少等有优点。
根据产品用途的不同，后摆式螺旋焊管机组分为：API标准机型，标准机型。API标准机型主要用于生产石油，天然气（长距离）输送管，对钢管的材料及质量要求非常高，对机组设备和检验设备也相应要求非常高。标准机型主要用于短距离天然气输送以及输水管，城市管网建设，结构管，打柱管等。对钢材的材质和质量要求也较高，仅次于API标准。
二、后摆式螺旋焊管机组选型表

序号	型号	产品规格（毫米）	卷板宽度（毫米）	适用板厚（毫米）	装机容量（千瓦）	机械占地（米2）
1	HMHLX-820	Φ219～Φ820	350～1300	3～14	500	30×400
2	HMHLX -1020	Φ273～Φ1020	350～1300	3～16	800	30×400
3	HMHLX -1420	Φ325～Φ1420	500～1600	3～18	1000	30×400
4	HMHLX -1620	Φ426～Φ1620	500～1600	4～25.4	1500	30×400
5	HMHLX -1820	Φ508～Φ1820	500～2000	4～25.4	1500	30×400
6	HMHLX -2020	Φ508～Φ2020	500～2000	4～25.4	1500	30×400
7	HMHLX -2400	Φ508～Φ2400	500～2000	4～25.4	1800	30×400
8	HMHLX -3000	Φ610～Φ3000	500～2000	4～25.4	1800	30×400
9	HMHLX -3500	Φ720～Φ3500	600～2000	4～25.4	2000	30×400

三、后摆式螺旋焊管机组生产工艺流程

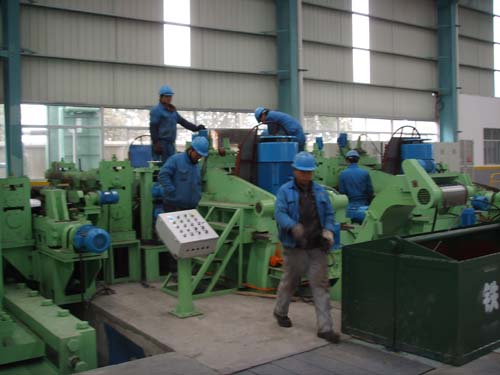

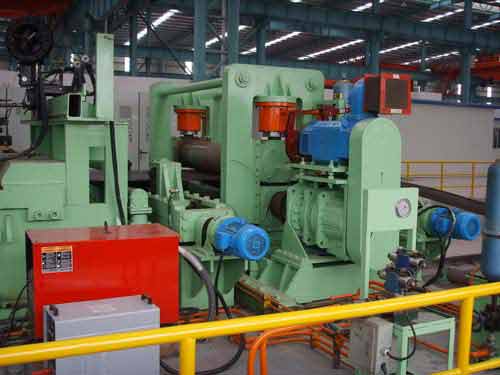

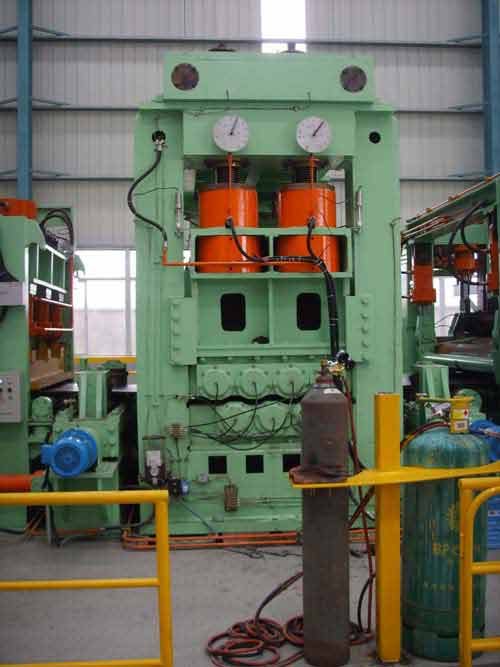

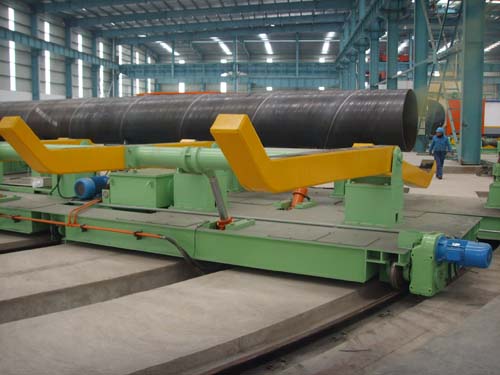

上卷—开卷—矫平—剪切对焊—铣边机—送料机—飞焊车—递送机—预弯及导板—成型—内焊—外焊—跟踪切断—运管车运出—内、外焊缝修磨—管端扩径—X光检测—水压试验—平头倒棱—超声波检测—管端拍片—称重测长喷标—成品收集。
