27大口径直缝埋弧焊管机组

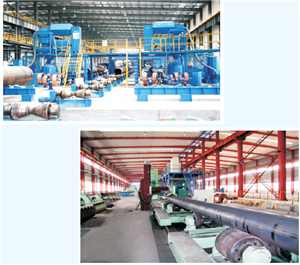

一、大口径直缝埋弧焊管机组介绍：

大口径直缝埋弧焊管生产工艺分为两种，一种是JCOE工艺，一种是RBE工艺。

JCOE生产工艺优点是可以生产超过30mm厚度的钢管，适合特厚壁钢管生产；缺点是生产效率低（10支/小时），投资比较大。通常用于管径范围Φ508-Φ1422mm，壁厚8-40mm，长度10-12.5m规格直缝埋弧钢管的生产

RBE生产工艺优点是生产效率高（15支/小时），投资比较小；缺点是壁厚更大不超过30mm。通常用于管径范围Φ508-Φ1422mm，壁厚6-30mm，长度10-12.5m规格直缝埋弧钢管的生产。

JCOE机组的生产工艺：钢板超声波探伤机→钢板铣边机→前预弯机→JCO制管成型机→预焊装置→钢管内焊装置→钢管外焊装置→焊缝超声波探伤机→钢管焊缝（X射线）探伤机→钢管全管体扩径机→钢管水压试验机→钢管压力矫直机→钢管整圆机→钢管管端内外焊缝修平机→钢管平头倒棱机→钢管超声波相控阵检测装置→钢管焊缝X射线检测装置→管端X光拍片→称重测长→钢管内、外壁喷标记→出厂。

RBE机组的生产工艺：钢板超声波探伤机→钢板铣边机→RB制管成型机→后预弯机→预焊装置→钢管内焊装置→钢管外焊装置→焊缝超声波探伤机→钢管焊缝（X射线）探伤机→钢管全管体扩径机→钢管水压试验机→钢管压力矫直机→钢管整圆机→钢管管端内外焊缝修平机→钢管平头倒棱机→钢管超声波相控阵检测装置→钢管焊缝X射线检测装置→管端X光拍片→称重测长→钢管内、外壁喷标记→出厂。
